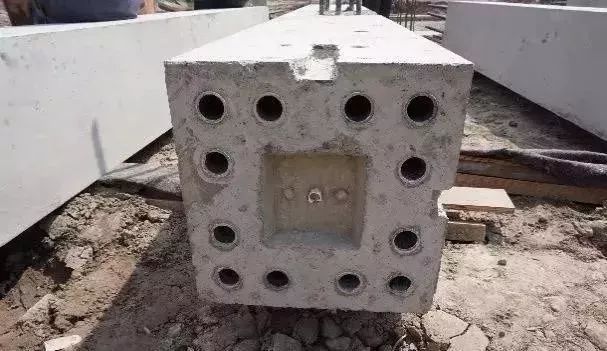

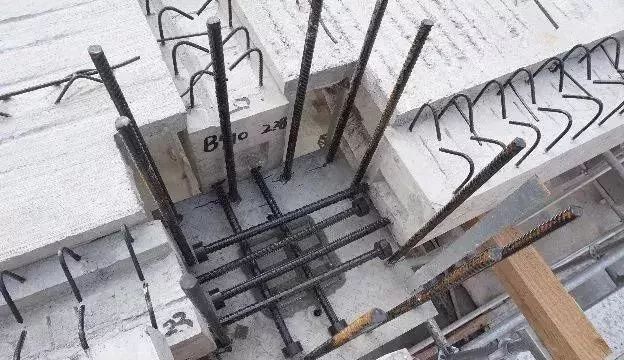

套筒预埋于柱脚

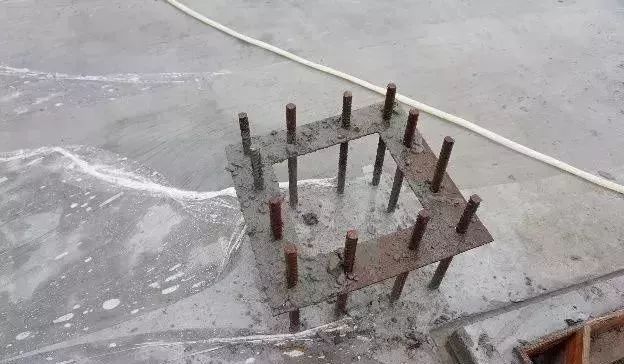

下部锚固钢筋定位钢板固定

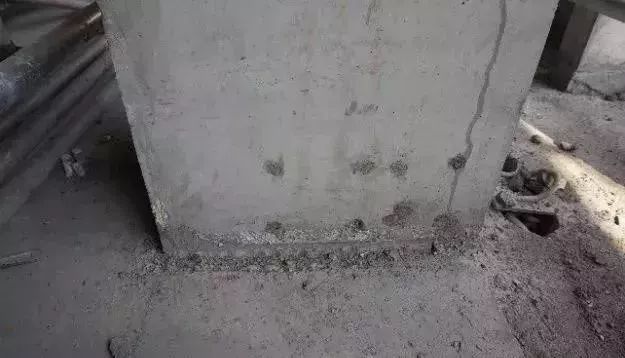

方柱套筒连接

圆柱套筒连接

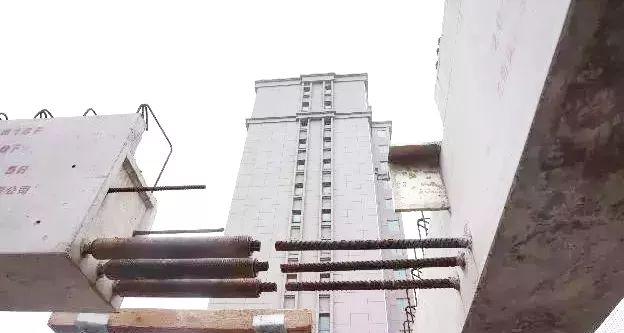

钢筋锚固端板锚固连接

钢筋弯钩锚固连接

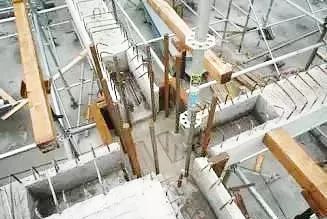

附加钢筋搭接连接式梁-柱连接

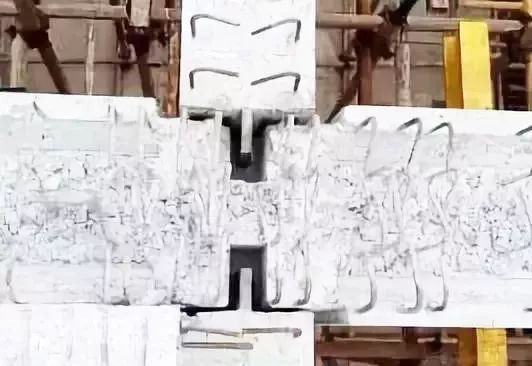

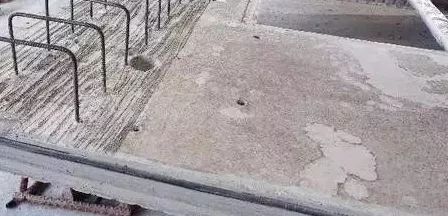

主梁预留缺口连接

由于预制主梁中部预留缺口，增加预制和吊装难度，故也可设置预制主梁不留缺口的整浇主-次梁连接。该连接在主梁的连接位置处设置抗剪钢板，同时预留与次梁下部钢筋连接的短钢筋，预制次梁吊装到位后，下部伸出钢筋与主梁的预留短钢筋通过灌浆套筒进行连接，如图所示。

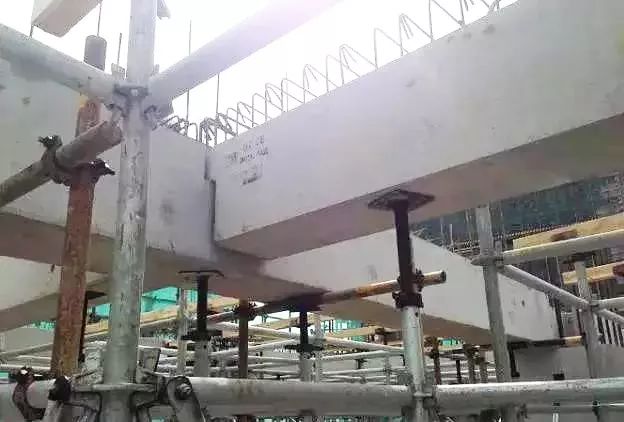

主梁无缺口连接

搁置式预制主-次梁连接则往往不连接下部次梁钢筋，仅在次梁端部设置突出台阶或者“扁担”钢板，搁置于预制主梁预留的小型缺口上，如图所示。该连接满足在预制次梁受剪承载力的情况下，形成了“铰接”节点，更加符合一般结构计算假定。

突出台阶式搁置连接

“扁担”钢板式搁置连接

非结构性节点

装配式混凝土框架结构中的墙构件与主结构的连接为非结构性节点，根据墙板的类型不同，主要有外挂墙板连接

1

外挂墙板连接

墙板作为装配式混凝土框架结构的围护结构，一般不作为结构性构件考虑，以减少外挂墙板对主结构受力和变形的影响。从外挂墙板适应主结构在侧向荷载作用下变形的类型不同，可分为转动式、平动式和固定式。

根据连接形式不同，又可分为点挂式、线挂式和点线结合式。

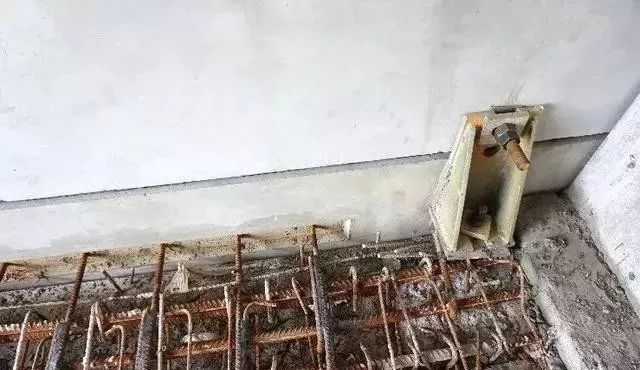

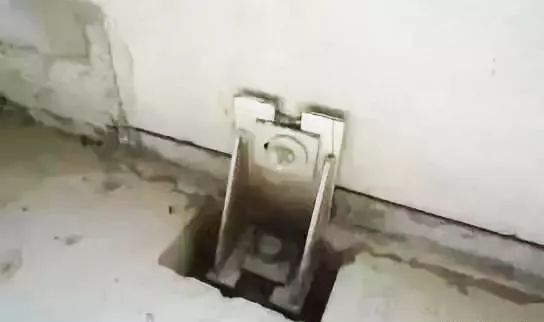

预制外挂墙板在合适位置处设置金属制预埋件，仅依靠预埋金属件通过螺栓或者焊接于主结构相连，呈“点式”连接，如图所示。

点挂式

这种连接方式允许外挂墙板在主结构建造完成后进行安装施工，属于“后挂法”，不影响主结构的施工进度，安装较为灵活，但预埋金属件往往突出楼板，影响了建筑使用。

采用线挂式连接的外挂墙板往往在上部预留伸出钢筋，如图所示。

线挂式墙板

场安装时，预留钢筋深入楼板或者框架梁的后浇区域，通过预留钢筋和后浇混凝土实现外挂墙板与主结构的“湿连接”，连接性能可靠，整体性较好，但需要与主结构楼层同时安装，施工步骤较为固定。

点挂式和线挂式相结合，即形成了点线结合的连接方式，如图所示。

点线结合

采用该种形式连接的外挂墙板分布式地预留分布钢筋，同时保留预埋金属件；现场安装时，主结构相对应位置处预留局部后浇区，墙板首先通过预埋金属件进行固定，预留钢筋伸入局部后浇区，再对该区域浇筑混凝土，完成整体连接；该连接具有点挂式连接的“后安装”特点，同时局部“湿连接”保证了较好的整体性，但墙板安装步骤略繁琐。
