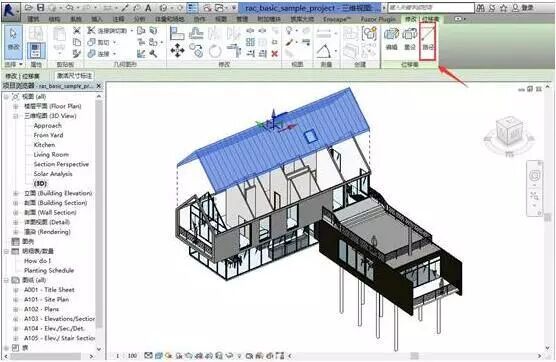

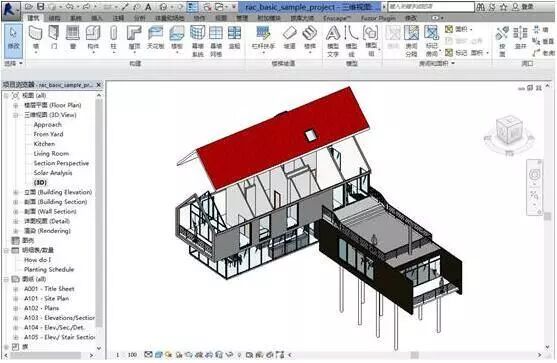

1.打开Revit模型，依次选择构件，点击置换图元。

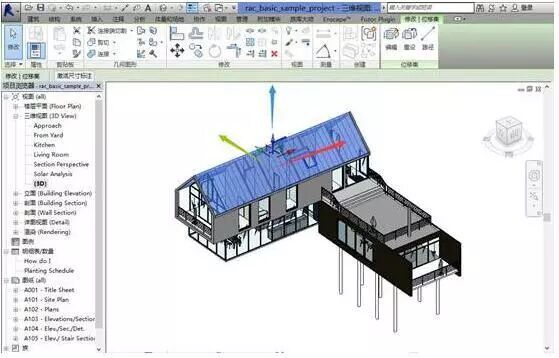

2.移动所选图元至爆炸图相应位置，添加路径，选择每个构件，进行如下操作，得到一个爆炸模型。

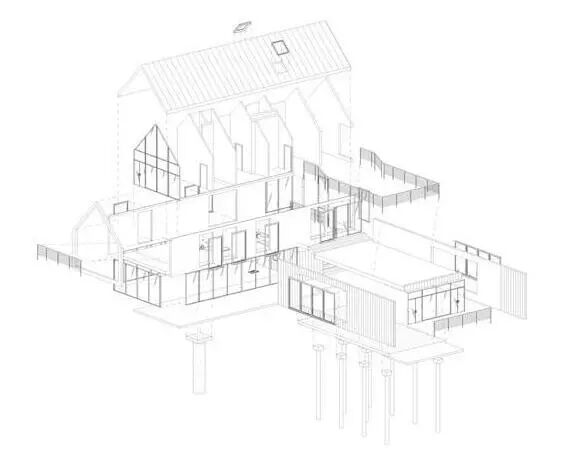

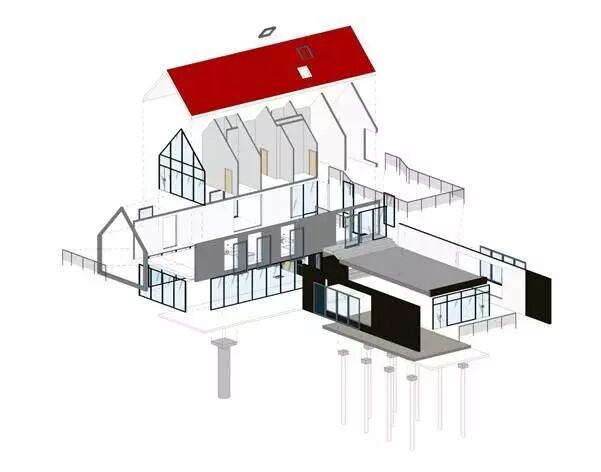

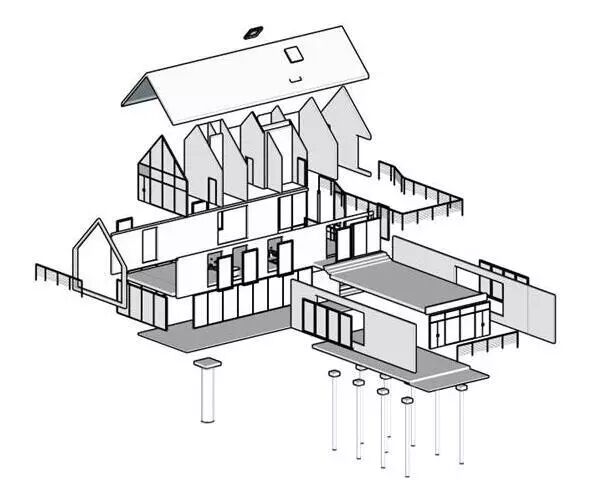

3.到这一步，第一种方法是直接在Revit进行高分辨率二维图片的导出，导出着色、线稿、真实等多种样式，之后在PS中进行处理即可，得到如下图片。

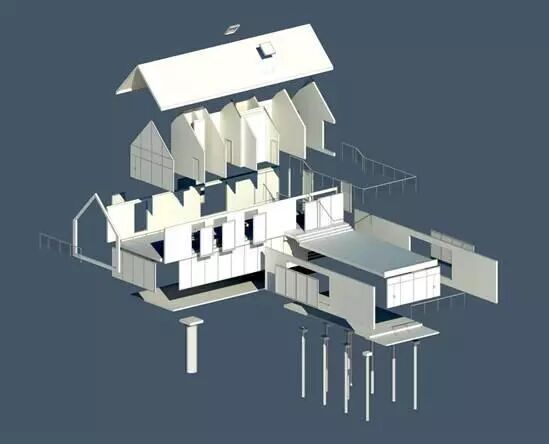

4.另外一种渲染叠线稿则更简单，Vray开启材质替代，用一个较灰的颜色覆盖全部材质（假装有材质）,打开AO，渲染得到一张白模图片。将这张图片和之前revit导出的线稿图一起拉进PS（也可以AI导出的线稿图），线稿图层混合模式改为正片叠底，对位后调一调色相对比度，得到如下图：

线稿渲染图

叠加后调色相对比度，如下：
